Unterschied Vertex- und Fragment-Shader in OpenGL?

Inhalt:

1.) ... Unterschied Vertex- und Fragment-Shader!
2.) ... Schlichtes Beispiel zu Vertex- und Fragment- Shader!
3.) ... worauf ist zu achten bei den Shadern?

1.) Unterschied Vertex- und Fragment-Shader!

Vertex-Shader:

Der Vertex-Shader wird pro Vertex aufgerufen, nicht pro Pixel. Ein Vertex ist ein Eckpunkt eines 3D-Modells.

Die Hauptaufgabe des Vertex-Shaders besteht darin, Transformationen auf den Eingangsvertices durchzuführen, um sie in den Bildraum zu projizieren. Das beinhaltet normalerweise Transformationen wie Modellansichts- und Projektionsmatrix-Multiplikationen.

Der Vertex-Shader kann auch dazu verwendet werden, Daten an den Fragment-Shader zu übergeben, z. B. interpolierte Werte, die zwischen den Vertices berechnet werden.

Fragment-Shader:

Der Fragment-Shader wird pro Pixel aufgerufen, nachdem die Grafik-Hardware die Geometrie gerendert hat.
Die Hauptaufgabe des Fragment-Shaders ist es, die Farbwerte der Pixel zu berechnen, die im Bild erscheinen werden. Dies umfasst oft Berechnungen von Beleuchtung, Texture Mapping, Farbinterpolation usw.

Der Fragment-Shader kann auch für verschiedene Operationen wie Discard (um Pixel zu verwerfen) oder den Schreibzugriff auf den Framebuffer verwendet werden.

Zusammengefasst:

Der Vertex-Shader wird pro Vertex aufgerufen und führt Transformationen durch, während der Fragment-Shader pro Pixel aufgerufen wird und die Berechnungen für die Farbgestaltung durchführt.

2.) Schlichtes Beispiel zu Vertex- und Fragment- Shader!

Hier ist ein einfaches Beispiel für einen Vertex- und Fragment-Shader in OpenGL GLSL (OpenGL Shading Language). Dieses Beispiel zeigt einen Vertex-Shader, der eine einfache Transformation durchführt, und einen Fragment-Shader, der die Farbe der Fragmente festlegt:

1. Vertex-Shader:

#version 330 core

layout ( location = 0 ) in vec3 inPosition;  // Eingangsattribute: Position des Vertices

uniform mat4 modelViewProjection;  // Uniform für die Modell-Ansichts-Projektionsmatrix

out vec4 color;  // Ausgangsvariable, die an den Fragment-Shader übergeben wird

void main() {
gl_Position = modelViewProjection * vec4(inPosition, 1.0);  // Transformationsberechnung
color = vec4(1.0, 0.0, 0.0, 1.0);  // Rote Farbe wird an den Fragment-Shader übergeben
}

2. Fragment-Shader:

#version 330 core

in vec4 color;  // Eingangsvariable vom Vertex-Shader

out vec4 fragColor;  // Ausgangsvariable: Farbe des Fragments

void main() {
fragColor = color;  // Die Farbe des Fragments wird vom Vertex-Shader übernommen
}

In diesem Beispiel führt der Vertex-Shader eine einfache Transformation durch und gibt eine rote Farbe für jedes Vertex an den Fragment-Shader weiter. Der Fragment-Shader übernimmt dann einfach diese Farbe für jedes Fragment und gibt sie als Endresultat aus.

Bitte beachten Sie, dass dies ein sehr einfaches Beispiel ist und in der Praxis viel komplexere Shader für die Darstellung von 3D-Szenen verwendet werden.

3.) worauf ist zu achten bei den Shadern?

Bei der Erstellung von Shadern gibt es einige wichtige Aspekte zu beachten, um sicherzustellen, dass sie effizient und korrekt arbeiten. Hier sind einige allgemeine Überlegungen:

Korrekte Syntax und Semantik:

Stellen Sie sicher, dass Ihre Shader korrekte GLSL-Syntax verwenden und dass die Semantik der Shadereingangs- und -ausgangsvariablen sowie die Verwendung von Uniforms richtig sind.

Shader-Kompilierung und Linking:

Überprüfen Sie die Kompilierungs- und Linking-Status Ihrer Shader, um sicherzustellen, dass sie erfolgreich erstellt wurden. Bei Fehlern erhalten Sie Fehlerprotokolle, die Ihnen helfen können, Probleme zu identifizieren.

Leistungsoptimierung:

Shadereffizienz ist entscheidend. Vermeiden Sie unnötige Berechnungen und sorgen Sie dafür, dass Ihre Shader so schnell wie möglich ausgeführt werden können. Denken Sie an Optimierungen wie das Vermeiden von teuren Operationen in Schleifen oder die Verwendung von Texturmipmaps.

Einheitsnormalisierung:

Achten Sie darauf, Normalen und Vektoren zu normalisieren, wenn dies erforderlich ist. Normalisierte Vektoren sind oft notwendig, um korrekte Beleuchtungsberechnungen durchzuführen.

Korrekter Gebrauch von Texturkoordinaten:

Wenn Sie Texturen verwenden, stellen Sie sicher, dass Sie die Texturkoordinaten richtig verwenden und dass diese im richtigen Bereich (normalerweise zwischen 0 und 1) liegen.

Konsistente Datentypen:

Achten Sie darauf, dass die Datentypen Ihrer Variablen konsistent sind. Unterschiedliche Datentypen können zu unerwartetem Verhalten führen.

Ressourcenschonende Verwendung von Uniforms:

Verwenden Sie Uniforms sparsam und effizient. Zu viele Änderungen an Uniform-Variablen können die Leistung beeinträchtigen.

Shader-Version und Funktionen:

Stellen Sie sicher, dass Sie die richtige Shader-Version für Ihre Anforderungen verwenden und verstehen, welche Funktionen in dieser Version verfügbar sind.

Kompatibilität überprüfen:

Überprüfen Sie, ob die Funktionen, die Sie verwenden, von der Hardware und der OpenGL-Version unterstützt werden, auf der Ihre Anwendung ausgeführt wird.

Debugging:

Nutzen Sie Debugging-Tools wie glGetShaderInfoLog, glGetProgramInfoLog, und Shader-Debugger, um Probleme zu identifizieren und zu beheben.

Dokumentation beachten:

Konsultieren Sie die Dokumentation von OpenGL und GLSL, um sicherzustellen, dass Sie die neuesten Best Practices und Empfehlungen befolgen.

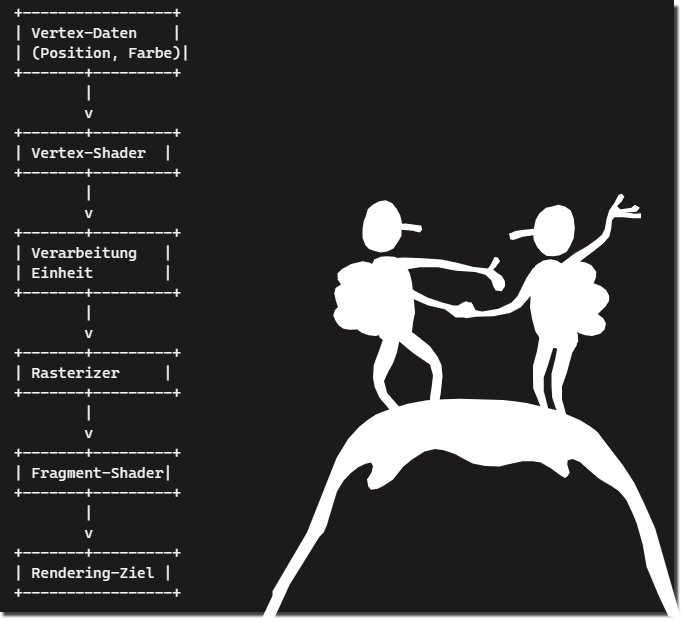

(Bild-1) Vertex- und Fragment-Shader
